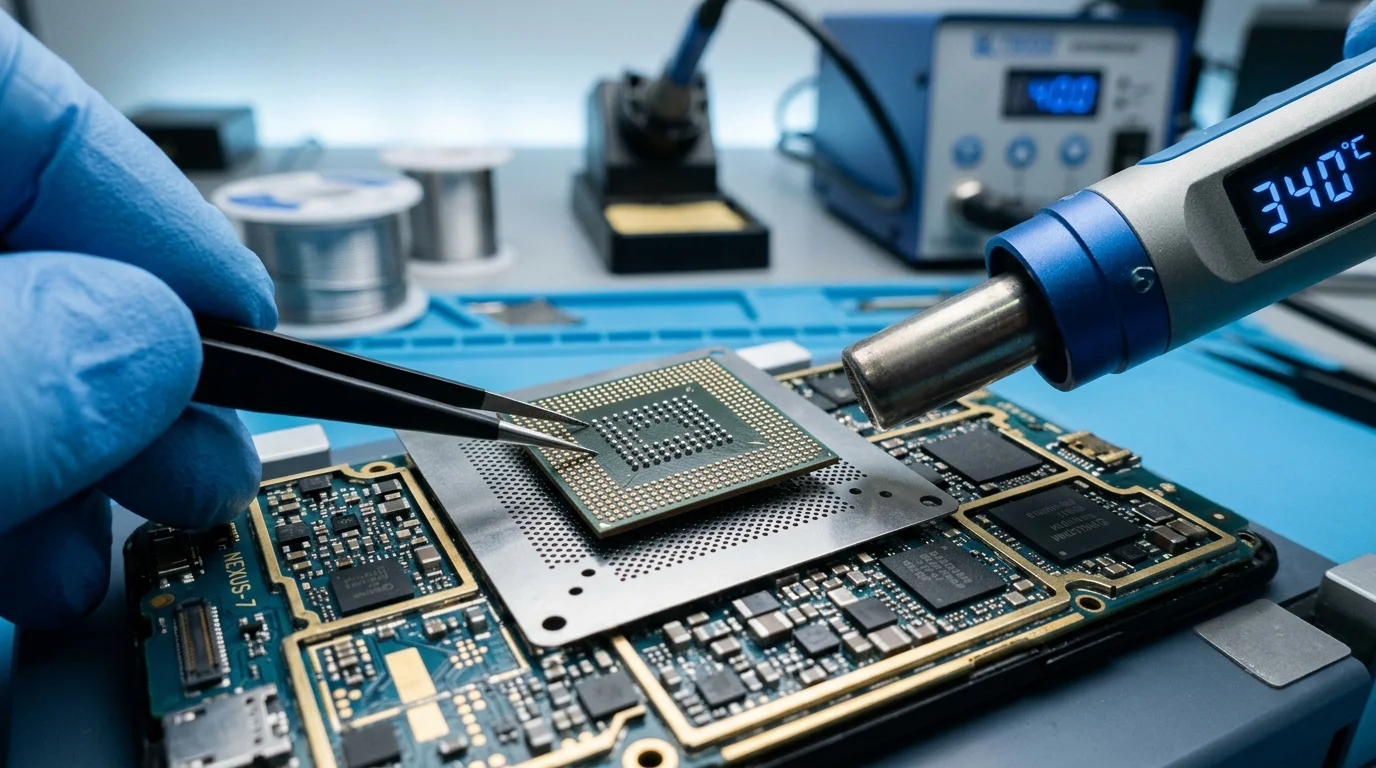

Реболлинг BGA-бутербродов CPU + RAM (PoP): зачистка компаунда, термопрофили, восстановление пятаков и диагностика

Введение: почему BGA-бутерброд (PoP) стал главным вызовом для инженера

Архитектура Package-on-Package (PoP) — ключевой стандарт компоновки современных мобильных платформ. Чтобы разместить гигабайты высокоскоростной оперативной памяти прямо над вычислительными ядрами и графическим ускорителем с минимальной длиной проводников и задержками шины, производители монтируют кристалл оперативной памяти (LPDDR4X, LPDDR5, LPDDR5X) непосредственно на крышку однокристальной системы (SoC).

Получается двухслойный сэндвич («бутерброд»):

• Нижний слой: процессор (SoC: Qualcomm Snapdragon, MediaTek Dimensity, Google Tensor, Samsung Exynos, Apple A-серия), посаженный на системную плату с шагом шаров (pitch) 0.35–0.4 мм (более 1000–1600 микрошаров);
• Верхний слой: микросхема SDRAM (Samsung, Micron, SK Hynix), распаянная на контактную сетку верхней крышки процессора с шагом 0.5 мм (еще 400–600 шаров).

Весь этот бутерброд дополнительно залит заводским полимерным составом — компаундом (Underfill), который заполняет подкристальное пространство для защиты от вибраций и влаги.

1. Анатомия проблемы: почему отваливаются процессоры и память

Современные процессоры флагманских линеек в пиковых нагрузках (тяжелые 3D-игры, рендеринг 4K-видео, съемка в ночном режиме) выделяют до 8–12 Вт тепла на кристалле площадью чуть больше 1 см². Температура кремниевого кристалла под крышкой в моменты троттлинга легко достигает 85–95°C.

Три главных фактора разрушения BGA-пайки:

1. Разница коэффициентов термического расширения (CTE Mismatch):

Кремний кристалла, органический субстрат чипа (interposer) и многослойный текстолит материнской платы расширяются с разной скоростью. При постоянных циклах «нагрев до 90°C — охлаждение до 25°C» бессвинцовый припой (заводской бессвинец SAC305 / SAC405, температура плавления 217°C) испытывает колоссальные механические напряжения сдвига.

1. Усталость металла и интерметаллические трещины (Fatigue Microcracks):

В зонах пайки образуется интерметаллид Cu6Sn5 / Ni3Sn4. При циклическом нагреве на границе контакта вырастают микропустоты Киркендалла (Kirkendall voids), перерастающие в сквозные кольцевые трещины по периметру шара.

1. Механический изгиб рамы при падениях:

Большие экраны и тонкие корпуса приводят к микродеформациям платы при малейшем падении устройства. Жесткий компаунд вместо амортизации передает ударную нагрузку прямо на хрупкие контактные площадки платы, срывая медные пятаки с корнем.

Карта типовых симптомов отвала:

2. Разновидности компаунда: классификация и особенности работы

Главная опасность при неквалифицированном ремонте — не сам BGA-монтаж, а попытка содрать компаунд «на холодную» или перегреть плату, получив неустранимое вздутие текстолита («пузырь» или «попкорн»).

3. Необходимый профессиональный арсенал инженера

Попытка перекатать бутерброд обычным строительным или дешевым безымянным паяльным феном без нижнего подогрева гарантированно убивает аппарат в 100% случаев.

1. Нижний подогрев (Preheater)

• Зачем он нужен: Материнская плата смартфона состоит из 10–14 слоев меди и диэлектрика. Медные полигоны питания мгновенно отводят тепло из зоны пайки. Без нижнего подогрева мастер вынужден задирать температуру верхнего фена до безумных 400–430°C, что приводит к расслоению платы (деляминации) и выстреливанию внутренних переходов (vias).
• Рабочий режим: 120–140°C на поверхности текстолита (контроль термопарой).

2. Термовоздушная станция с вихревым потоком

• Необходима станция с высокой термостабильностью и мощным компрессором (Quick 861DW, Sugon 8620DX, ATTEN ST-862D).
• Прямой узкий ламинарный поток струи опасен локальным перегревом центра кристалла. Используются сопла диаметром 8–10 мм с вихревым рассекателем.

3. Прецизионные лезвия и лопатки

• Толщина рабочего лезвия должна составлять 0.05–0.08 мм (например, набор изогнутых микроскребков 2UUL или QianLi 007/008). Режущие кромки должны быть микрополированными, чтобы скользить по защитной паяльной маске PCB, а не срезать медные дорожки.

4. Химия и расходные материалы

• Флюс: Исключительно высококлассный безотмывочный синтетический или модифицированный канифольный флюс с мягким нейтральным остатком (Amtech NC-559-V2-TF, Martin, SP-338). Дешевый флюс с высокой температурой кипения под чипом начинает вскипать пузырями, поднимая процессор и замыкая соседние шары!
• Припойная паста:
• Для нижнего слоя SoC: мелкодисперсная паста Type 4 / Type 5 с эвтектическим сплавом Sn63Pb37 (температура плавления 183°C).
• Для промежуточного слоя RAM: допустимо применение низкотемпературного сплава Sn42Bi58 (138°C) в случаях, когда критически важно избежать повторного расплавления нижних шаров при посадке верхнего этажа, либо классический Sn63Pb37 при строгом соблюдении температурной дельты.
• Трафареты: Лазерные черные трафареты прямого нагрева (Black Stencil) толщиной 0.12 мм. Обычные тонкие серебристые штампованные трафареты при нагреве феном изгибаются «пропеллером», сливая шары в бесформенные комки.

4. Пошаговый технологический процесс: от снятия до идеальной посадки

Этап 0: Защита платы и соседних компонентов

1. Снимите защитные электромагнитные экраны (желательно механическим срезом бокорезами-щипчиками или термофеном на нижнем подогреве, не допуская расплавления соседней UFS-памяти).
2. Оклейте все пластиковые FPC-разъемы, коннекторы камер и соседние BGA-чипы термоскотчем (каптон) в 2–3 слоя, а сверху уложите защитные теплоотводящие алюминиевые или медные пластины.

Этап 1: Прецизионная зачистка компаунда по периметру

1. Установите плату в держатель на нижний подогрев (температура стола 130°C).
2. Включите фен: температура 200–220°C, поток воздуха 35–40%.
3. Изогнутым серповидным лезвием толщиной 0.06 мм аккуратно, без давления, под углом 45° срезайте размягченный компаунд по внешнему периметру процессора.
4. Контролируйте зазор между BGA-чипом и SMD-конденсаторами обвязки: компаунд должен быть полностью удален из щели до поверхности текстолита, иначе при подъеме чипа он потянет за собой соседние резисторы и фильтры.

Этап 2: Демонтаж верхней микросхемы памяти (RAM)

1. Добавьте по краям бутерброда микрокаплю качественного флюса.
2. Температура верхнего фена: 270–280°C (на фоне нижнего подогрева 130°C). Сопло 8 мм, круговые равномерные движения над банкой памяти.
3. Положите контрольный шарик припоя ПОС-63 на край металлической рамки или рядом с чипом — когда контрольный шар блеснет и расплавится, припой под памятью перешел в жидкую фазу.
4. Заведите ультратонкий шпатель (0.05 мм) в стык между процессором и памятью в угловой зоне. Не делайте рычаговых движений вверх! Лезвие должно плавно войти в межчиповый зазор за счет поверхностного натяжения расплавленного припоя.
5. Легким сдвигом снимите микросхему LPDDR и отложите на термоковрик.

Этап 3: Демонтаж процессора (SoC)

1. Добавьте свежий флюс по периметру процессора.
2. Температура верхнего фена: 335–345°C, воздушный поток умеренный (45–55 л/мин).
3. Прогревайте чип круговыми движениями с постоянным радиусом в течение 30–45 секунд.
4. Каждые 5 секунд слегка касайтесь угла процессора тонким пинцетом: как только чип начнет пружинить («плавать» на расплавленных шарах), заведите под угловой край лопатку и плавно поднимите процессор вертикально вверх.

5. Зачистка платы и чипов: метод бессвинцового «омоложения»

Самая грубая ошибка новичков — пытаться зачистить заводской бессвинцовый припой и затвердевший компаунд жесткой медной оплеткой сразу после снятия чипа. Итог — десятки сорванных пятаков.

Правильный алгоритм подготовки поверхности:

1. Снижение температуры плавления (разбавление): Нанесите на плату каплю флюса и легкоплавкий припой (сплав Розе 94°C или ПОС-63 183°C). Толстым жалом паяльника (форма «микроволна» или «нож») аккуратно пройдитесь по пятакам без нажима, смешивая сплав с тугоплавким заводским бессвинцом.
2. Гидродинамическая очистка: Держите паяльник так, чтобы между жалом и платой всегда находилась капля жидкого припоя. Жало не должно касаться маски платы — припой сам забирает лишние бугорки и смывает остатки компаунда.
3. Финальная зачистка оплеткой: Используйте мягкую медную оплетку (Goot Wick шириной 1.5–2.0 мм), пропитанную флюсом. Двигайте оплетку строго плоско, без давления, параллельно дорожкам.
4. Очистите плату и кристаллы чипов изопропиловым спиртом высокой чистоты (99.8%) или смывкой Flux-Off до зеркального блеска.

6. Восстановление сорванных пятаков (Pads Restoration)

Даже у опытных мастеров при демонтаже чипов с поврежденных от удара плат срывает от 1 до 10 пятаков. Главное — определить их статус по принципиальной схеме или Boardview (ZXW, Borneo Schematics, XinZhiZao, Wuxinji):

• NC (Not Connected / Пустышки): Не несут функциональной нагрузки. Такие посадочные места достаточно изолировать каплей UV-маски и заполимеризовать.
• GND (Земляные полигоны): Восстанавливаются перемычкой на ближайший полигон общей земли.
• Data / Address / Power Lines: Критические сигнальные цепи (линии тактирования CLK, шины MIPI, PCIe, стробы памяти), требующие идеального восстановления геометрии.

       [ Восстановленный BGA-пятак в разрезе ]

        Микрошар BGA припоя (0.35 мм)
                   ╭─────╮
                   │     │
            ───────┴─────┴───────   <- Уровень паяльной маски PCB
           [ Спираль медного пятака ]
           ═══════════╤═══════════   <- Капля УФ-маски под пятаком
                      │ Эмалированный микропроводник 0.012 мм
                      └───> К вскрытой переходной дорожке (Via)

Пошаговая техника микрохирургии дорожек:

1. Под стереомикроскопом с увеличением 30–45x отыщите обломок переходного отверстия (via) сорванной линии.
2. Острием скальпеля аккуратно зачистите защитную зеленую/черную маску на 0.2–0.3 мм до чистой меди.
3. Возьмите ультратонкую медную изолированную проволоку диаметром 0.010–0.015 мм (специальный джампер-провод для BGA).
4. Облудите кончик микропаяльником (температура жала 300°C) и припаяйте к зачищенной дорожке.
5. Прецизионным изогнутым пинцетом уложите проволоку спиралью в 1.5–2 витка на месте отсутствующего пятака, сформировав круглую контактную площадку («улитку» или готовый ремонтный медный пятачок Lug Pad).
6. Нанесите минимальную микродозу термостойкой УФ-маски (зеленой или ультрачерной) вокруг спирали, оставляя центр пятака чистым.
7. Засветите УФ-фонариком с длиной волны 365 нм в течение 30–60 секунд до полной кристаллизации маски.
8. Проверьте плоскостность: восстановленный пятак должен лежать строго вровень с заводскими соседними пятаками.

7. Реболлинг: формирование идеальной геометрии шаров

Реболлинг бутерброда выполняется в два этапа: накатка нижних шаров процессора и накатка шаров оперативной памяти.

Правила подготовки паяльной пасты:

Никогда не выдавливайте пасту из шприца прямо на трафарет! В заводской пасте содержится до 15% жидкого флюса и растворителей. При быстром нагреве флюс вскипает, превращая шары в капли разного диаметра.

• Выдавите порцию пасты на сухую безворсовую салфетку.
• Разомните шпателем и дайте салфетке впитать излишки флюса в течение 5–10 минут. Паста должна приобрести консистенцию густой глины.

Процедура накатки:

1. Зафиксируйте чип в трафарете прямого нагрева (Black Stencil 0.12 мм). Следите за идеальным совпадением всех апертур.
2. Металлическим шпателем под углом 45° с усилием вотрите пасту во все отверстия трафарета. Удалите излишки чистой салфеткой.
3. Включите фен: температура 240–250°C, минимальный поток воздуха (15–20%, чтобы не сдуть пасту).
4. Нагревайте трафарет с расстояния 2–3 см, равномерно распределяя тепло. Паста начнет плавиться, формируя идеально круглые блестящие шарики.
5. Дайте остыть 10 секунд, нанесите поверх трафарета каплю жидкого флюса и прогрейте еще раз: шарики примут идеальную сферическую форму за счет сил поверхностного натяжения.
6. Легким нажатием пинцета извлеките чип из трафарета. Промойте в ультразвуковой ванночке с изопропанолом.

8. Финальная сборка и посадка на плату: магия «качания на шарах»

Монтаж бутерброда выполняется последовательно в два захода:

Шаг 1: Установка процессора (SoC) на материнскую плату

1. Нанесите на контактные площадки платы микроскопический слой флюса.

1. Сориентируйте процессор по угловым реперным уголкам шелкографии на плате.
2. Включите нижний подогрев на 130°C.
3. Верхним феном (330°C) равномерно прогревайте процессор.
4. Тест поверхностного натяжения (Wiggle Test): Когда припой расплавится, коснитесь угла чипа тончайшим острием пинцета буквально на 0.05 мм. Чип слегка качнется в сторону и сам моментально вернется на место под действием поверхностного натяжения 1500 расплавленных шариков. Это 100% гарантия идеальной посадки всех выводов.

Шаг 2: Установка оперативной памяти (LPDDR) поверх процессора

1. Нанесите микропленку флюса на верхнюю сетку процессора.
2. Сориентируйте банку памяти по ключу (метка 1-го вывода).
3. Прогревайте верхним феном при температуре 265–275°C (если использована паста Sn42Bi58 или Sn63Pb37). Не превышайте температуру, чтобы не распаять нижний слой процессора!
4. Контролируйте посадку по легкой осадке чипа памяти и качанию на верхних шарах.

9. Диагностика до включения: метод диодной прозвонки (Diode Mode Drop Test)

Никогда не подключайте плату к аккумулятору или ЛБП сразу после пайки! Одно короткое замыкание по шине VDD_CORE убьет процессор за доли миллисекунды.

Возьмите цифровой мультиметр, переведите его в режим диодной прозвонки:

• Красный щуп мультиметра — на массу (GND платы);
• Черным щупом проходим по контрольным конденсаторам вокруг процессора и замеряем падение напряжения в милливольтах (мВ).

Эталонные диапазоны падений напряжений для платформ Snapdragon / Dimensity:

Если все падения напряжений соответствуют эталонным значениям рабочей платы («Golden Board»), плату можно безопасно подключать к регулируемому блоку питания для первого старта.

Сводный чек-лист инженера: золотые правила выживания BGA

1. Никакой пайки бутербродов без нижнего подогрева. 130°C на текстолите — закон.
2. Только оригинальные безотмывочные флюсы. Никаких подделок под Amtech, закипающих при 180°C.
3. Сушка паяльной пасты перед нанесением. Избыток растворителя в пасте — главная причина слипшихся шаров.
4. Удаление компаунда только в прогретом состоянии. Зачистка на холодную гарантирует оторванные дорожки.
5. Обязательная диодная прозвонка перед подачей питания. 3 минуты измерений экономят стоимость нового процессора.

Резюме

Реболлинг современных Package-on-Package систем — сложнейшая хирургическая процедура в компонентном ремонте электроники. Однако при соблюдении правильных термопрофилей, использовании термостойких лазерных трафаретов прямого нагрева и контроле падений напряжений процент успешных запусков аппаратов приближается к 95–98%.
