Введение: почему замена нижней платы — частая ловушка при ремонте

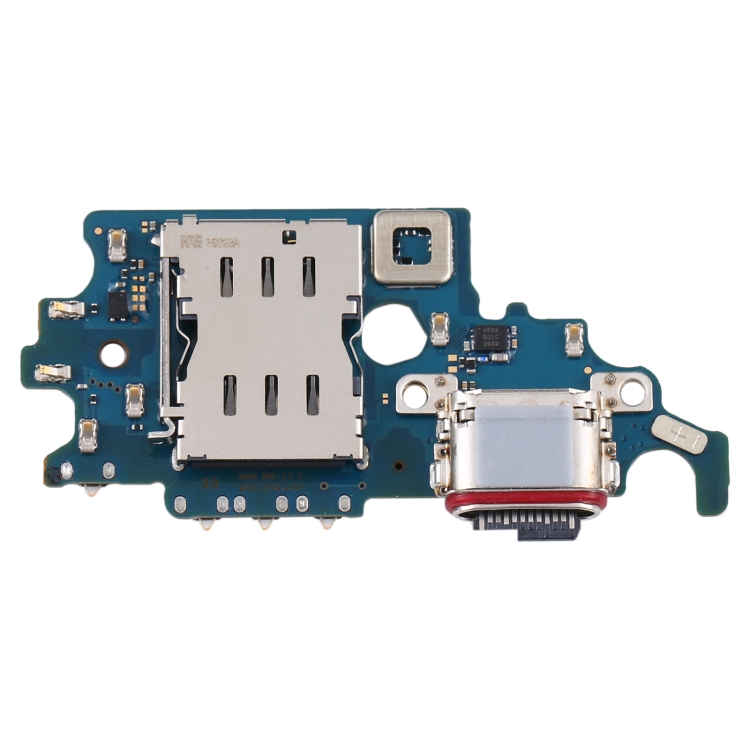

Нижняя плата (субплата, sub-board, дочерняя плата) — один из самых нагруженных узлов любого смартфона. На ней расположен системный разъём зарядки (USB Type-C или Micro-USB), разговорный микрофон, контакты антенного блока, вибромотор и разъём межплатного шлейфа.
Именно на субплату приходится до 80% всех внешних воздействий:
- Попадание влаги, пота и капель дождя через открытый порт зарядки;
- Механический износ контактов Type-C при ежедневном подключении кабеля;
- Падения устройства, при которых деформируется нижняя часть рамы.
Казалось бы, решение простое: если расшатался или сгорел порт зарядки, мастер покупает недорогую субплату в сборе и ставит её за 15 минут без кропотливой микропайки разъема. Однако сразу после сборки начинаются жалобы:
Разберём технические причины этих симптомов и выясним, почему «копия за 150 рублей» почти всегда оборачивается возвратом по гарантии.
1. Сравнительная таблица: Оригинал vs Копия с обвязкой vs Дешёвая урезанная копия
| Критерий | Оригинал (Service / Донор) | Копия с обвязкой (Full IC) | Дешёвая копия (No IC / Copy) |
|---|---|---|---|
| Быстрая зарядка (QC / PD / VOOC) | 100% поддерживается (до 67W / 120W) | Поддерживается (QC 3.0 / PD до 18–33W) | Не работает (только медленный режим 5V 1A–1.5A) |
| Компоненты защиты (OVP / ESD) | Полный набор TVS-диодов, предохранитель | Упрощённая базовая защита | Отсутствуют (пустые контактные площадки) |
| Разговорный микрофон | Оригинальный цифровой MEMS с уплотнителем | Качественный аналог MEMS | Дешёвый аналоговый капсюль (глухой звук, эхо) |
| Приём сети (антенный тракт) | RF-переключатель, фильтры, согласующие дроссели | Фильтры присутствуют | Пустышки или перемычки (потеря 10–20 dBm сигнала) |
| Качество разъёма Type-C | Заводская пайка, усиленный кожух, олово-висмут | Хорошее | Хлипкий металл, расшатывается через 1–2 месяца |
| Толщина текстолита | 0.8–1.0 мм (жесткий многослойный PCB) | 0.8 мм | 0.6 мм (легко ломается при установке винта) |
2. Почему пропадает быстрая зарядка (Fast Charging)?
Современные протоколы быстрой зарядки (Power Delivery, Qualcomm Quick Charge, Xiaomi Mi Turbo Charge, Samsung Super Fast Charging 25W/45W, BBK SuperVOOC / Dart) — это не просто подача тока высокого напряжения. Это активный цифровой диалог между зарядным блоком и контроллером питания смартфона (PMIC).
Для этого используются служебные сигнальные линии разъёма Type-C:
- Линии CC1 и CC2 (Configuration Channel) — отвечают за согласование протокола Power Delivery и ориентацию штекера;
- Линии D+ и D- (USB Data) — используются контроллерами Quick Charge и FCP/SCP для согласования ступеней напряжения (9V, 11V, 20V);
- Силовая шина VBUS — силовой проводник питания.
Что происходит на дешёвой субплате:
- Отсутствуют согласующие микросхемы и подтяжки: На копиях класса «No IC» линии CC1/CC2 либо висят в воздухе, либо замкнуты примитивным резистором на землю. Контроллер зарядки смартфона не получает от блока подтверждения протокола и из соображений безопасности сбрасывает ток до базового стандарта USB 2.0: 5 Вольт, 1–1.5 Ампера.
- Тонкие медные дорожки VBUS: При быстрой зарядке током 3А–6А тонкие проводники на дешевом текстолите перегреваются. Контроллер питания по термодатчику сразу ограничивает мощность.
- Отсутствие OVP-ключа (Overvoltage Protection): Оригинальная плата оснащается силовым ключом MOSFET, который моментально отсекает ток при скачке напряжения выше нормы. На урезанных платах входной ток идёт напрямую на межплатный шлейф — любой скачок в китайской автозарядке мгновенно сжигает процессор или основной контроллер питания на материнской плате.
3. Почему ухудшается приём сети и пропадает 4G/LTE?
В подавляющем большинстве современных телефонов нижняя плата является частью радиочастотного антенного тракта:
- Коаксиальный кабель соединяет радиомодем (RF Transceiver) на материнской плате с нижними антеннами в крышке или раме смартфона.
- На субплате располагаются позолоченные подпружиненные контакты к антенным дорожкам корпуса, согласующие LC-контуры (катушки индуктивности и конденсаторы) и RF-переключатели диапазонов.
На дешёвых копиях:
- Дорогие высокочастотные катушки и фильтры попросту не распаяны (на плате видны пустые белые контуры без деталей);
- Вместо точного согласования волнового сопротивления 50 Ом производитель кидает прямую дорожку. В результате возникает волновой отражённый сигнал (высокий КСВ);
- Симптом: на улице телефон показывает 2–3 деления 4G, а в помещении, в лифте или в машине связь моментально падает до 2G (EDGE) либо пишет «Только экстренные вызовы».
4. Глухой микрофон и эффект «как из бочки»
Разговорный микрофон на нижней плате — это высокоточный кремниевый микроэлектромеханический датчик (MEMS).
Две критические детали, о которых часто забывают:
- Акустическая резиновая манжета (уплотнитель):
Вокруг микрофона на оригинале всегда надета резиновая или силиконовая насадка-герметик. Она плотно прижимается к отверстию в корпусе, изолируя микрофон от внутреннего пространства телефона.
Если уплотнитель потерян или на новой копии его нет, микрофон улавливает звук динамика и дребезг корпуса изнутри. Появляется свист, эхо и эффект «звука из трубы».
- Вторичный микрофон шумоподавления:
Смартфон вычитает фоновый шум, сравнивая сигналы нижнего микрофона и верхнего микрофона шумоподавления. Если на нижней копии установлен дешёвый капсюль с нелинейной АЧХ, процессор шумоподавления начинает путать голос с шумом и просто «съедает» слова владельца.
5. Чек-лист мастера: как проверить субплату перед установкой
Перед тем как вклеивать крышку и отдавать аппарат клиенту, выполните 4 обязательных шага:
- Сравните плату визуально под микроскопом со старой деталью:
Положите рядом снятую заводскую плату и новую. Посчитайте количество мелких SMD-элементов (конденсаторы, диоды, дроссели). Если на новой детали зияют десятки пустых посадочных мест без чипов — перед вами урезанная копия.
- Переставьте резиновую насадку микрофона:
Новые субплаты (даже оригинальные сервисные) часто поставляются без резинового уплотнителя микрофона. Обязательно аккуратно переставьте его со старой платы!
- Проверьте ток по USB-тестеру:
Подключите оригинальное зарядное устройство через USB-тестер (FNIRSI, Power-Z, ZY1280). Убедитесь, что напряжение поднимается выше 5В (до 9В / 11В / 20В), а на экране смартфона появляется значок быстрой зарядки (двойная молния, надпись Turbo Charge, Super Fast Charging).
- Сделайте тестовый звонок:
Позвоните с аппарата на другой телефон в шумном помещении. Проверьте чёткость голоса, отсутствие эха и уверенный приём 4G без переключения на 2G.
6. Что выбрать: перепаять родной разъем Type-C или заменить субплату?
| Ситуация | Рекомендуемое решение | Почему |
|---|---|---|
| Плата цела, только расшатался или обломан язычок Type-C | Перепаять только разъем Type-C | Сохраняется заводская плата со всеми оригинальными чипами, антеннами и микрофоном. Это самый надёжный вариант. |
| Попадание влаги, сгнили дорожки и компоненты | Замена субплаты в сборе | Окислы под разъемом межплатного шлейфа и разрушенный текстолит не гарантируют долгой работы даже после чистки. |
| Вырван разъем с корнем (с мясом) вместе с дорожками PCB | Замена субплаты в сборе | Восстановление 16–24 контактных дорожек на многослойной плате экономически нецелесообразно. |
| Редкая модель, на которую нет оригинальных субплат | Перепайка разъема + чистка | Если в продаже есть только дешёвые копии «No IC», установка копии ухудшит работу смартфона. Лучше восстановить родную плату. |
Резюме для покупателей и сервисных центров
Нижняя плата смартфона — это высокотехнологичный узел, критически важный для скорости зарядки, безопасности аккумулятора и качества связи. Экономия на дешёвых копиях без обвязки приводит к потере функций смартфона и возвратам от клиентов.
В каталоге SHOP.IT-PC мы строго разделяем детали:
- Оригинал (сервисные новые платы и проверенные детали с доноров) — с полной компонентной обвязкой, поддержкой Fast Charge и оригинальными микрофонами;
- Качественные совместимые субплаты (Full Component) — протестированные на соответствие стандартам;
- Отдельные разъёмы Type-C и Micro-USB — для мастеров, предпочитающих сохранить родную заводскую плату.
