Введение: симптоматика «мертвой платы»
Ситуация, когда смартфон внезапно выключился и больше не подает признаков жизни (не горит светодиод, нет вибрации, нулевой ток на USB-тестере), — одна из самых частых причин обращения в сервисный центр.
Первичный замер на коннекторе аккумулятора часто показывает сопротивление 0.0–0.2 Ом относительно массы (GND). Это классическое полное короткое замыкание (Dead Short). Однако в современных смартфонах на базе платформ Qualcomm Snapdragon, MediaTek Dimensity или Apple A-серии система питания устроена многоступенчато:
- Полное КЗ по первичной линии батареи (VBAT);
- Полное КЗ по главной системной шине (VPH_PWR / VDD_MAIN);
- Скрытые паразитные утечки (Leakage current): аппарат включается, но в режиме сна высаживает батарею за 2–3 часа, нагреваясь в районе процессора;
- Локальные КЗ во вторичных импульсных линиях ядер процессора (BUCK VDD_CORE), где нормальное сопротивление само по себе составляет единицы Ом.
Ошибочные действия при поиске КЗ (например, подача 4.2 В «наугад» с током 5 Ампер) мгновенно прожигают внутренние слои платы или пробивают кристалл центрального процессора, превращая ремонтируемый аппарат в окончательный «труп».

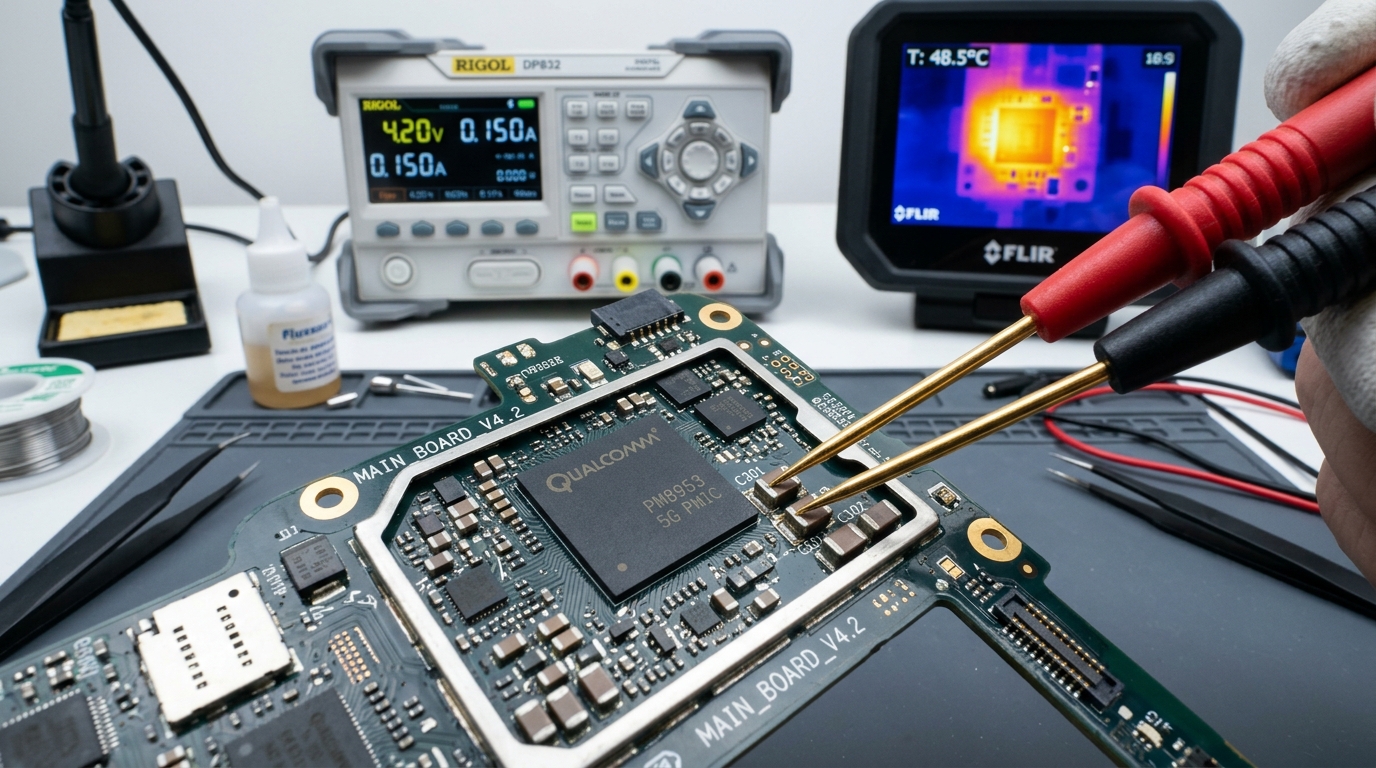

В этой статье инженеры лаборатории SHOP.IT-PC делятся пошаговым практическим алгоритмом безопасной локализации и устранения коротких замыканий на системных платах любой сложности.
1. Карта шин питания: где прячется короткое замыкание
Чтобы не тыкать щупами наугад, необходимо четко понимать архитектуру распределения энергии на плате смартфона:
Type-C (5V/9V/20V) ──> [OVP защита] ──> VBUS (вход чарджера)
│
[АКБ (3.7-4.4V)] ────> VBAT (ключи АКБ) ──> [Чарджер / PMIC]
│
▼
ШИНА VPH_PWR / VDD_MAIN (3.6 - 4.2V)
│
┌────────────────────────────────┼────────────────────────────────┐
▼ ▼ ▼
[Главный PMIC] [Sub-PMIC / IF-PMIC] [Усилитель мощности RF PA]
(Buck 0.8V - ядра CPU) (Питание модема, камер) (Питание 4G/5G передатчика)
(Buck 1.1V - память LPDDR)
(LDO 1.8V - шины I2C/SPI)
(LDO 2.8V - сенсоры/камеры)Четыре ключевых уровня цепей питания:
| Линия питания | Номинальное напряжение | Куда идет | Типичные виновники КЗ | Опасность при инъекции |
|---|---|---|---|---|
| VBUS | 5.0 В (до 9/12/20 В в QC/PD) | От субплаты и разъема Type-C до входа OVP и контроллера зарядки | Защитные TVS-диоды, пробитый входной конденсатор фильтра, OVP-микросхема | Низкая (линия рассчитана на напряжение до 5–9 В) |
| VBAT | 3.7 – 4.4 В | От клемм разъема аккумулятора до ключей батареи и чарджера | Входные блокировочные конденсаторы, диод защиты от переполюсовки, ключ MOSFET батареи | Умеренная (подавать не более 4.0 В) |
| VPH_PWR / VDD_MAIN | 3.6 – 4.2 В (генерируется чарджером) | Питает входы главного КП (PMIC), усилители мощности GSM/LTE/5G, подсветку, драйверы вибро | Керамические конденсаторы MLCC (до 75% всех КЗ!), микросхема усилителя сотовой связи (PA), вторичные стабилизаторы | Критическая: подавать только до 3.8 В с плавным подъемом тока |
| Вторичные Buck-линии | 0.75 – 1.35 В | Ядра процессора (CPU CORE, GPU, NPU), контроллер оперативной памяти (VDDQ) | Пробой верхнего ключа в PMIC, фильтрующие конденсаторы под BGA-чипом, межвитковое КЗ дросселя | СМЕРТЕЛЬНАЯ: подавать строго НЕ БОЛЕЕ 0.8–1.0 В! Подача 4 В сожжет процессор за 1 миллисекунду |
2. Первичная диагностика: поведение ЛБП при подключении
Подключение материнской платы к лабораторному блоку питания (ЛБП) с точным амперметром (разрешение до 0.001 А / 1 мА) — первый и главный шаг диагностики.
Выставьте на ЛБП напряжение 4.0 В и ограничение тока 1.5 А. Подключите плюс к контакту VBAT разъема аккумулятора, а минус — на массу (экранирующий кожух платы).
Таблица типовых показаний тока:
| Поведение амперметра ЛБП | Диагноз | Где искать неисправность |
|---|---|---|
| Ток сразу уходит в отсечку (1.5–3.0 А), напряжение падает до 0–0.5 В | Прямое КЗ в первичной шине VBAT | Входные керамические конденсаторы возле разъема АКБ, OVP/MOSFET ключи цепи батареи, вход чарджера. |
| Ток 0 мА (чистый ноль), при нажатии кнопки Power — тоже 0 мА | Обрыв цепи питания или нет сигнала PWRKEY | Обрыв токоизмерительного шунта, повреждение разъема батареи, обрыв подтягивающего резистора кнопки включения, выгорание главного PMIC. |
| Ток 0 мА, но при нажатии кнопки Power мгновенный скачок в отсечку 1.5–2 А | КЗ в шине VPH_PWR или во вторичных цепях PMIC | Чарджер запускает генерацию VPH_PWR, но линия замкнута на землю. Либо пробита одна из выходных фаз Buck-стабилизатора процессора. |
| До нажатия кнопки Power уже есть постоянное потребление 40–180 мА (утечка) | Паразитная утечка (Leakage) | Деградация одного из фильтрующих конденсаторов (полупробой), повреждение кристалла аудиокодека, Wi-Fi модуля или контроллера USB после попадания влаги. |
| При нажатии Power ток поднимается до 70–120 мА и циклически падает в ноль (ребут) | Отсутствие одного из вторичных напряжений (Bootloop) | Процессор опрашивает шины Power Good. Нет питания памяти (VDD_RAM) или пробита линия питания eMMC/UFS. |
3. Метод диодной прозвонки (Reverse Diode Mode)
Прежде чем подавать куда-либо ток от ЛБП, инженер обязан локализовать проблемную линию мультиметром в режиме проверки диодов:
Правило подключения щупов:
- Переключите цифровой мультиметр в режим прозвонки диодов (символ диода / милливольты);
- КРАСНЫЙ щуп (положительный) подключите к ЗЕМЛЕ (GND) платы (любой металлический экран или полигон винтового крепления);
- ЧЕРНЫМ щупом касайтесь контрольных точек (Test Points), дросселей питания и плюсовых выводов подозрительных конденсаторов.
Эталонные значения падения напряжения:
| Измеряемая шина питания | Нормальное падение напряжения (В) | Признак короткого замыкания |
|---|---|---|
| VBUS (вход Type-C) | 0.500 – 0.680 В | < 0.050 В |
| VBAT (разъем аккумулятора) | 0.400 – 0.550 В | < 0.020 В (звучит зуммер) |
| VPH_PWR / VDD_MAIN | 0.350 – 0.480 В | 0.000 – 0.005 В (полное КЗ) |
| LDO 1.8V (шина IO / датчики) | 0.420 – 0.550 В | < 0.080 В |
| BUCK CORE (ядра процессора CPU) | 0.015 – 0.080 В (ВНИМАНИЕ: это норма!) | 0.000 В (0.0–0.5 Ом) |
| Линии данных Type-C (D+ / D-) | 0.600 – 0.750 В (строго одинаково!) | Разница между D+ и D- более 0.050 В |
4. Безопасная инъекция напряжения (Voltage Injection)
Когда вы точно выяснили, в какой именно шине сидит КЗ (например, в линии VPH_PWR падение составляет 0.002 В), наступает фаза локализации конкретного вышедшего из строя компонента.
Смысл метода: мы искусственно подаем ток в замкнутую шину от ЛБП. По закону Джоуля-Ленца ($Q = I^2 \cdot R \cdot t$), элемент, имеющий паразитное сопротивление контакта, начнет рассеивать выделяющуюся энергию в виде тепла.
Четыре золотых правила инъекции:
- Никогда не подавайте напряжение выше номинала шины!
Для линии VPH_PWR (номинал 3.8 В) начинайте подачу с 1.2–1.5 В.
Для линии VDD_CORE (номинал 0.8 В) начинайте подачу с 0.6–0.7 В!
- Ограничение тока на старте — 1.0–1.5 А.
Не выкручивайте ток ЛБП на максимум (5 А). Если ток слишком велик, тонкие внутренние дорожки печатной платы могут испариться внутри текстолита раньше, чем нагреется сам пробитый конденсатор.
- Используйте толстые короткие провода и качественные щупы.
Тонкие стандартные провода мультиметра при токе 2 А сами имеют сопротивление до 0.5 Ом и теряют на себе до 1 Вольта напряжения, из-за чего греются провода, а не плата. Припаяйте провод сечением не менее 0.75–1.0 мм² прямо на тестовую точку.
- Минусовой провод ЛБП припаивайте как можно ближе к зоне поиска, чтобы обратный ток не шел через всю плату.
5. Локализация: Фризер против Тепловизора
Как увидеть, какой именно из сотни крошечных SMD-конденсаторов типоразмера 0402 греется на плате?
[Метод 1: Спрей-фризер (-50°C)] ──> Покрывает плату белым инеем ──> Точка КЗ мгновенно оттаивает
[Метод 2: Тепловизор (FLIR/InfiRay)] ──> Видит нагрев от 0.1°C в реальном времени сквозь слои1. Метод охлаждающего спрея (Freeze Spray -50°C)
- Технология: плата обильно опрыскивается фризером из баллона до образования сплошной белой корки ледяного инея;
- Включается подача тока с ЛБП (1.5–2 А);
- Результат: Пробитый конденсатор мгновенно разогревается и становится темным (иней на нем испаряется за 0.5–1 секунду);
- Минусы: если греется микросхема снизу (под компаундом или экраном), иней оттаивает по большой площади, скрывая точный эпицентр.
2. Метод тепловизора (Thermal Camera)
- Профессиональный стандарт современной лаборатории (приборы на базе матриц 256x192 или 384x288 с макролинзой);
- Преимущество: тепловизор фиксирует разницу температур даже в 0.1°C при токе всего 100–200 мА, когда фризер даже не начинает таять;
- Позволяет мгновенно увидеть микротрещину в кристалле BGA-чипа или единичный пробитый конденсатор под защитным экраном без его полного выпаивания.
6. ТОП-5 типичных виновников короткого замыкания в практике СЦ
По статистике ремонтов сервисного центра SHOP.IT-PC, причины КЗ распределяются следующим образом:
1. Пробитая керамика (MLCC) в обвязке VPH_PWR / VDD_MAIN (65% случаев)
Керамические многослойные конденсаторы работают под постоянным напряжением 4 В. Микротрещина от удара при падении или скачок напряжения от автомобильной зарядки приводит к электрическому пробою между тончайшими обкладками конденсатора. Спекшийся диэлектрик превращается в монолитный проводник с сопротивлением 0.05 Ом.
Решение: Демонтаж пробитого конденсатора паяльником или феном на 300°C. Замена на аналогичный конденсатор соответствующей емкости (обычно 10–22 мкФ, 6.3–10 В).
2. Усилитель мощности радиоканала (RF Power Amplifier) (15% случаев)
Микросхемы передатчиков (Skyworks, Qorvo, Avago) питаются напрямую от шины VPH_PWR без каких-либо предохранителей. При плохом контакте антенны или попадании влаги выходные каскады усилителя пробиваются накоротко.
Симптом: Телефон не включается, при инъекции в VPH_PWR раскаляется микросхема в радиотракте.
3. Защитный TVS-диод и OVP-ключ в цепи Type-C (10% случаев)
Пробой происходит при использовании некачественных кабелей, дешевых автомобильных адаптеров или скачке напряжения в электросети при грозе. TVS-диод жертвует собой, замыкая шину VBUS на землю, чтобы спасти материнскую плату.
Симптом: Телефон работает от заряженного аккумулятора, но при подключении кабеля зарядка не идет, блок питания зарядного устройства уходит в защиту.
4. Контроллер питания (PMIC) или контроллер зарядки (Чарджер) (7% случаев)
Выгорание верхнего плеча MOSFET внутри чипа (например, популярные чарджеры Qualcomm SMB1351, SMB1390, PM6150L, MediaTek MT6360).
Решение: Замена микросхемы на новую с накатанными BGA-шарами.
5. Попадание жидкости и электрохимическая коррозия (3% случаев)
Окислы меди и солей под BGA-микросхемами создают проводящие токопроводящие мостики («усы»).
Решение: Ультразвуковая чистка в изопропиловом спирте с последующим реболлингом залитых микросхем.
7. Чек-лист проверки платы после устранения КЗ
Перед тем как радостно вставлять аккумулятор и собирать смартфон, выполните финальный контрольный протокол:
- Холодный замер сопротивления:
Повторно проверьте падение напряжения в проблемной шине мультиметром. Значение должно вернуться в норму (0.350–0.480 В для VPH_PWR, 0.400–0.550 В для VBAT);
- Проверка соседних фаз:
Убедитесь, что в процессе пайки вы не закоротили соседние SMD-элементы припоем;
- Старт от ЛБП с контролем динамики:
Подключите плату к ЛБП, подайте 4.0 В (ограничение 2 А). До нажатия кнопки ток обязан быть строго 0.000 А;
- Нажмите кнопку Power: ток должен плавно побежать вверх ступенями:
0.08 А -> 0.15 А -> 0.25 А -> 0.45 А -> 0.80 А (инициализация экрана и запуск системы).
Если динамика тока соответствует норме — плата полностью восстановлена и готова к финальной сборке!
